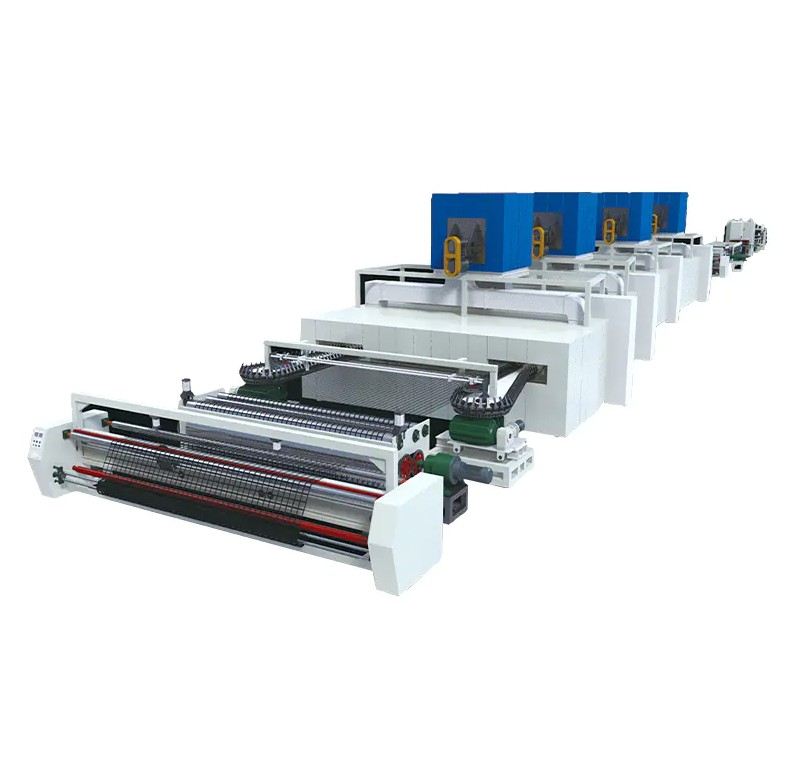

A ligne de production de géogrilles bidirectionnelles transforme les feuilles de polypropylène (PP) ou de polyéthylène (PE) en matériaux structurés en grille à haute résistance à la traction dans les deux sens grâce à des processus d'étirement et de soudage auàmatisés. Cette ligne de production détermine directement les propriétés mécaniques, la stabilité dimensionnelle et l'applicabilité technique des géogrilles, ce qui en fait une base de fabrication irremplaçable pour les applications de renforcement des routes, de traitement des sols meubles et de protection des pentes.
Principes techniques de base et flux de processus
Extrusion de matières premières et formation de feuilles
La ligne de production commence par chauffer et faire fondre des granulés de PP ou de PE à travers une extrudeuse, qui forme ensuite des feuilles uniformes via une filière en T. La température d'extrusion est généralement contrôlée entre 200°C et 240°C , avec l'indice de fusion (MFR) maintenu dans les limites 1,5 à 3,0 g/10min pour assurer un agencement ordonné des chaînes moléculaires dans les feuilles, jetant ainsi les bases d'un étirement biaxial ultérieur.
Perforation et étirement biaxial
Après perforation de précision, la feuille entre dans l'unité d'étirage biaxial. Le rapport d'étirement longitudinal varie généralement de 5 à 8 fois , tandis que le rapport d'étirement transversal varie de 4 à 6 fois . En contrôlant la température d'étirement dans 120°C à 160°C , les chaînes de polymères deviennent fortement orientées dans les deux sens, formant une structure de grille dotée d'excellentes propriétés mécaniques. Les produits typiques atteignent des résistances à la traction longitudinale de 30 kN/m à 120 kN/m et résistances à la traction transversale de 30 kN/m à 120 kN/m .
Réglage de la chaleur et enroulement
La géogrille étirée subit une prise thermique pour éliminer les contraintes internes, avec des températures de prise généralement comprises entre 140°C et 170°C pour une durée de 2 à 5 secondes . Il passe ensuite par des rouleaux de refroidissement pour atteindre la température ambiante avant d'être enroulé à des longueurs spécifiées par un enrouleur automatique. L'ensemble de la chaîne de production fonctionne à des vitesses de 3 à 8 mètres par minute , en fonction des spécifications du produit et des taux d'étirement.
Paramètres de performance clés et comparaison des applications d'ingénierie
Différents scénarios d'ingénierie imposent des exigences de performances très variables sur les géogrilles bidirectionnelles. Le tableau ci-dessous répertorie les références de spécifications de produits pour les domaines d'application courants :
| Champ d'application | Résistance à la traction (kN/m) | Taille des mailles (mm) | Largeur du rouleau (m) | Application typique |
|---|---|---|---|---|
| Renforcement de la plate-forme routière | 30 - 60 | 25×25 à 40×40 | 3,9 - 5,0 | Contrôle des fissures par réflexion sur les chaussées asphaltées |
| Stabilisation du ballast ferroviaire | 50 - 80 | 30×30 à 50×50 | 3,9 - 5,3 | Renfort de sous-ballast de voie ballastée |
| Traitement des sols mous | 80 - 120 | 40×40 à 65×65 | 3,9 - 6,0 | Vasières côtières et plates-formes marécageuses |
| Ingénierie de protection des pentes | 40 - 80 | 25×25 à 50×50 | 3,9 - 5,0 | Protection des pentes de montagne et renforcement des murs de soutènement |
| Fermeture de la décharge | 60 - 100 | 30×30 à 50×50 | 3,9 - 5,3 | Stabilisation de la couche de couverture de fermeture |
Gains d'efficacité grâce aux mises à niveau de l'automatisation des lignes de production
Moderne ligne de production de géogrilles bidirectionnelless ont réalisé un contrôle entièrement automatisé depuis l'alimentation des matières premières jusqu'à l'enroulement du produit fini. Par rapport aux équipements semi-automatiques traditionnels, les lignes de production de nouvelle génération ont réalisé des avancées significatives dans les domaines suivants :
- L'efficacité de la production a augmenté de 40% à 60% , avec une capacité annuelle monoligne atteignant 3 000 à 5 000 tonnes
- Uniformité de l'épaisseur du produit contrôlée dans ±0,05 mm , avec une variation de résistance à la traction réduite à ±3%
- Le taux d'utilisation des matières premières s'est amélioré à plus de 95% , avec un recyclage et une réutilisation des bordures dépassant 90%
- Consommation d’énergie réduite de 20% à 30% , avec une consommation électrique unitaire du produit contrôlée à 350 à 450 kWh/tonne
- Exigences de l'opérateur réduites de 50% , avec seulement 2 à 3 techniciens nécessaires par équipe pour la surveillance
En prenant une ligne de production standard d'une largeur de 5 mètres et une vitesse de conception de 5 mètres per minute à titre d'exemple, sa capacité journalière peut atteindre 7 à 10 tonnes (en fonction des spécifications du produit), soit près du double de celui d'un équipement similaire d'il y a cinq ans.
Points critiques de contrôle de qualité
Systèmes d'inspection en ligne
Les lignes de production haut de gamme sont équipées de jauges d'épaisseur laser, de capteurs de température infrarouges et de systèmes d'inspection visuelle pour surveiller l'épaisseur de la feuille, la température d'étirement et l'intégrité de la grille en temps réel. Lorsque l'écart d'épaisseur dépasse ±0,08 mm ou la température s'écarte de la valeur réglée de ±5°C , le système déclenche automatiquement une alarme et ajuste les paramètres du processus.
Normes d'inspection des produits finis
Chaque lot de produits doit être échantillonné et inspecté conformément aux normes GB/T 17689 ou ASTM D6637. Les éléments d’inspection comprennent :
- Essais de résistance à la traction et d'allongement longitudinaux et transversaux
- Test de résistance des jonctions (la force de pelage de la jonction doit atteindre ≥50N )
- Détermination de la teneur en noir de carbone (exigence standard 2% à 3% )
- Test du temps d'induction d'oxydation (OIT) ( ≥20 minutes )
- Tests de stabilité dimensionnelle ( ≤2% taux de retrait thermique)
Tendances de développement de l’industrie et évolution technologique
Les lignes de production de géogrilles bidirectionnelles évoluent vers l'intelligence, la fabrication verte et des largeurs plus larges. Les caractéristiques actuelles de l’évolution technologique de l’industrie comprennent :
- Contrôle intelligent : Adoption de systèmes de contrôle PLC et IHM intégrés pour obtenir une régulation en boucle fermée des taux d'étirement, de la température et de la vitesse, avec des taux de qualification de produits stabilisés au-dessus 98%
- Développement d'une plus grande largeur : Les largeurs des lignes de production traditionnelles se sont élargies par rapport aux lignes de production traditionnelles. 3,9 mètres to 5,3 à 6,0 mètres , réduisant le nombre de joints de construction et améliorant l'efficacité de l'installation
- Économie d'énergie et réduction de la consommation : De nouveaux systèmes de chauffage par induction électromagnétique remplacent le chauffage par résistance traditionnel, réduisant ainsi le temps de préchauffage de 30% et réduire la consommation d'énergie en 15% à 20%
- Intégration multifonction : Certaines lignes de production ont intégré des fonctions de soudage par ultrasons et de revêtement de surface, permettant la production de géogrilles composites et leur expansion dans des applications complètes telles que le drainage et la prévention des infiltrations.
Selon les statistiques du secteur, la taille du marché mondial des géosynthétiques devrait dépasser 18 milliards de dollars d'ici 2026, les géogrilles bidirectionnelles représentant environ 25% à 30% . La région Asie-Pacifique, portée par la construction accélérée d'infrastructures, est devenue la région avec le plus grand volume d'installations de nouvelles lignes de production de géogrilles bidirectionnelles, maintenant un taux de croissance annuel de 8% à 12% .
Recommandations en matière d'approvisionnement et de maintenance
Points clés de la sélection de l'équipement
Lors de l'achat d'un ligne de production de géogrilles bidirectionnelles , les indicateurs techniques suivants doivent être examinés :
- Si le rapport d'étirement maximum répond aux exigences de qualité de résistance du produit cible
- Si la précision du système de contrôle de la température atteint ±2°C
- Si le temps de changement de moule est contrôlé dans 2 heures pour prendre en charge une commutation flexible entre plusieurs spécifications
- Si un système complet de recyclage et de granulation des déchets est équipé
Points clés de l'entretien quotidien
Pour garantir un fonctionnement stable à long terme de la ligne de production, les procédures de maintenance suivantes sont recommandées :
- Nettoyez le tamis de l'extrudeuse à chaque quart de travail pour éviter que les impuretés ne s'obstruent et n'affectent la qualité de la fonte.
- Vérifiez l'usure de la surface du rouleau d'étirement chaque semaine ; réparer rapidement lorsque l'usure dépasse 0,1 mm
- Étalonnez mensuellement les capteurs de température et les jauges d'épaisseur pour garantir des données de détection précises
- Remplacez l'huile lubrifiante du réducteur et vérifiez la tension de la chaîne tous les trimestres.
- Effectuer une inspection de précision complète chaque année, y compris l'étalonnage du taux d'étirement et les tests d'isolation du système électrique
