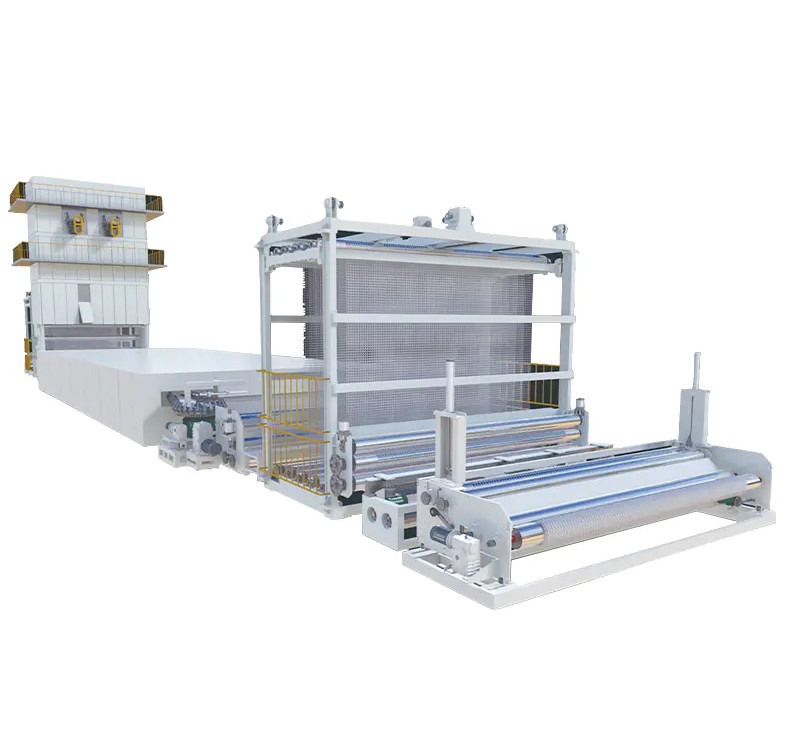

La ligne de production pour le trempage de la géogrille en fibre de verre (fibre chimique) représente un élément essentiel de l'équipement de traitement dans la fabrication moderne de matériaux de génie civil. Sa valeur fondamentale réside dans le collage efficace de substrats en fibre de verre avec des revêtements polymères haute performance grâce à des processus automatisés et continus de trempage et de durcissement. Cela donne des produits de géogrille avec une résistance à la traction, une résistance à la corrosion et une durabilité à long terme supérieures. La chaîne de production détermine directement l'uniformité du revêtement, la force de liaison interfaciale et la cohérence des lots, ce qui en fait la base technique pour garantir la qualité de l'ingénierie et réduire les coûts tout au long du cycle de vie.
Répartition du processus de base : contrôle de la chaîne complète, du substrat au produit fini
La chaîne de processus d'une ligne de production de trempage de géogrilles en fibre de verre comprend cinq étapes principales : le prétraitement du substrat, le trempage de précision, le revêtement uniforme, le durcissement par gradient et l'inspection en ligne. Les paramètres techniques de chaque étape exercent une influence décisive sur les performances du produit final.
Prétraitement du substrat et contrôle de la tension
Avant d'entrer dans la cuve de trempage, les grilles en fibre de verre subissent un nettoyage de surface et un calibrage de tension. La précision du contrôle de tension est généralement requise pour atteindre ±2 N pour éviter la déformation ou la rupture du substrat lors d'un trempage ultérieur. L'étape de prétraitement applique également des agents de couplage à la surface de la fibre de verre, améliorant ainsi la liaison interfaciale entre le revêtement et la fibre. La résistance au cisaillement interfacial après traitement peut s'améliorer en 30% à 45% .
Conception du réservoir de trempage et paramètres de la solution
La cuve de trempage est l'unité centrale de la chaîne de production, où la viscosité, la température et la teneur en solides de la solution doivent être maintenues dans des plages strictes. Les paramètres de processus typiques sont les suivants :
- Viscosité de la solution : généralement contrôlée à 200 à 800 mPa·s pour garantir une pénétration totale dans les interstices des fibres
- Température de trempage : 25°C à 60°C ; trop faible entraîne un mouillage insuffisant, trop élevé déclenche un durcissement prématuré
- Contenu solide : 15% à 35% , affectant directement l'épaisseur du film sec après un seul trempage
- Temps de trempage : 10 à 60 secondes , ajusté dynamiquement en fonction des spécifications du réseau
Durcissement en plusieurs étapes et gestion des gradients de température
Après trempage, les grilles en fibre de verre entrent dans un four de séchage et de durcissement segmenté. Les lignes de production modernes adoptent généralement 3 à 5 zones de température , passant de l'évaporation du solvant à basse température au durcissement par réticulation à haute température. Un gradient de température typique est : 80°C (pré-séchage) → 120°C (durcissement à moyenne température) → 180°C à 220°C (réticulation à haute température) . La conception en plusieurs étapes empêche efficacement le piégeage interne du solvant causé par un pelage prématuré de la surface, maintenant ainsi la porosité du revêtement en dessous. 1,5% .
Impact quantifié des paramètres clés du processus sur la qualité des produits
Il existe une relation quantitative claire entre les paramètres du processus de la chaîne de production et les performances du produit final. Les données ci-dessous, compilées sur la base de méthodes de test standard de l'industrie (ASTM D6637, ISO 10319), démontrent les gains de performances obtenus grâce à l'optimisation des processus.
| Indicateur de performance | Valeur typique avant optimisation | Valeur typique après optimisation | Amélioration |
|---|---|---|---|
| Résistance à la traction longitudinale (kN/m) | 50 | 65 | 30% |
| Uniformité de l'épaisseur du revêtement (CV) | 12% | 5% | Réduit 58% |
| Force de liaison interfaciale (MPa) | 2.8 | 4.2 | 50% |
| Rétention du vieillissement acide-alcali (28 jours) | 78% | 92% | 18% |
| Vitesse de la ligne de production (m/min) | 3 | 8 | 167% |
Comme le montrent les données, l’optimisation des formulations de solutions de trempage, la mise à niveau des systèmes de durcissement multizones à température contrôlée et l’introduction d’un contrôle en boucle fermée de la tension en ligne peuvent simultanément améliorer à la fois la capacité de production et la qualité des produits. Notamment, le coefficient de variation (CV) de l'uniformité de l'épaisseur du revêtement a chuté de 12% à 5% , ce qui signifie une cohérence considérablement améliorée d'un lot à l'autre, essentielle pour les applications à grande échelle telles que les autoroutes et les infrastructures ferroviaires.
Automatisation et mises à niveau intelligentes : voies clés pour améliorer l'efficacité et la stabilité
Les lignes de production traditionnelles de géogrilles en fibre de verre par trempage s'appuient sur un réglage manuel des paramètres basé sur l'expérience de l'opérateur, ce qui entraîne des retards de réponse et des fluctuations de cohérence. La mise à niveau actuelle de l’industrie se concentre sur trois dimensions principales :
Systèmes de surveillance en ligne et de contrôle en boucle fermée
Les lignes de production avancées intègrent des jauges d'épaisseur infrarouges, des capteurs de tension laser et des systèmes de détection visuelle des défauts pour obtenir Inspection 100 % en ligne de l'épaisseur du revêtement, de la tension du substrat et de la qualité de la surface. Les données d'inspection sont renvoyées au système de contrôle PLC en temps réel, ajustant automatiquement les niveaux des réservoirs de trempage, les températures du four de durcissement et les vitesses de traction pour maintenir les écarts de processus dans les limites. ±1,5% de valeurs fixées. La pratique d'une entreprise de matériaux techniques a démontré que l'introduction d'un contrôle en boucle fermée réduisait les taux de défauts des produits de 4,2% à 0,8% .
Dosage et recyclage de solutions de trempage intelligentes
Grâce à des viscosimètres en ligne et des capteurs de densité, le système surveille en permanence l'état de la solution de trempage et réapprovisionne automatiquement les solvants et les composants de résine pour maintenir les paramètres de la solution constants. Les lignes de production équipées d'unités de récupération sous vide et de filtration peuvent atteindre des taux d'utilisation de solutions supérieurs à 95% , réduisant considérablement les déchets de matières premières et les coûts de traitement des eaux usées.
Efficacité énergétique et conformité environnementale
Les nouveaux fours de durcissement adoptent des conceptions intégrées de récupération de chaleur et d'incinération des gaz d'échappement, stimulant ainsi l'utilisation de l'énergie thermique par rapport aux fours traditionnels. 45% à 72% , tout en contrôlant les concentrations d'émission de composés organiques volatils (COV) inférieures à 30mg/m³ pour répondre à des réglementations environnementales de plus en plus strictes. Pour une ligne de production avec une production annuelle de 5 millions de mètres carrés de géogrille, cela se traduit par des économies annuelles de gaz naturel d'environ 180 000 mètres cubes .
Domaines d'application et avantages techniques : valeur réelle des géogrilles plongées
Les géogrilles en fibre de verre traitées par des lignes de production par trempage sont largement utilisées dans le renforcement du sol de fondation des autoroutes, le traitement des fondations de sols meubles, la protection des pentes et le pavage des tabliers de ponts. Leurs avantages techniques sont illustrés par les cas et données typiques suivants :
Projets de renforcement de la couche de fondation des autoroutes
Dans le cadre d'un projet de traitement de fondations de sols mous sur autoroute, la pose de géogrilles en fibre de verre trempées a réduit le tassement du sol de fondation de 42% par rapport aux sections non renforcées, avec un tassement différentiel contrôlé dans 15 mm . De plus, en raison de la force de liaison interfaciale améliorée entre la géogrille et les couches d'asphalte, la fissuration réfléchissante a été retardée par 3 à 5 ans , réduisant considérablement la fréquence et les coûts de maintenance.
Comparaison des indicateurs de durabilité
Le revêtement par trempage constitue une barrière chimique essentielle pour la fibre de verre. Lors des tests standards de vieillissement accéléré, les grilles en fibre de verre non trempées ne sont retenues que 62% de résistance à la traction après 500 heures du vieillissement UV, tandis que les produits haut de gamme trempés dans des polymères sont maintenus 88 % ou plus dans des conditions identiques. Après 90 jours d'immersion dans des environnements acide-alcalin (pH 2 à 12), les produits trempés ont également surpassé les produits non traités en 20 à 25 points de pourcentage dans la rétention de force.
Recommandations de sélection et de déploiement : adapter la configuration de la ligne de production aux besoins réels
Lors de la planification ou de la mise à niveau d'une ligne de production de géogrilles en fibre de verre, les entreprises doivent prendre en compte de manière globale les objectifs de capacité, les gammes de spécifications de produits, les budgets énergétiques et les exigences environnementales. Les recommandations pratiques suivantes couvrent les dimensions clés de la sélection :
- Correspondance de capacité : Pour des capacités annuelles cibles de 3 à 8 millions de mètres carrés , sélectionnez des lignes de production à vitesse moyenne à élevée avec des vitesses de ligne de 5 à 10 m/min pour équilibrer efficacité et stabilité des processus
- Compatibilité de largeur : La largeur de conception de la ligne de production doit couvrir les gammes de produits cibles allant de 1,0 m à 4,0 m , avec 10% à 15% marge d'expansion réservée
- Capacité de durcissement : La longueur totale du four de durcissement ne doit pas être inférieure à 24 m pour assurer une réticulation complète même à des vitesses de ligne maximales
- Configuration des inspections : Au minimum, configurez à la fois les systèmes de détection de l'épaisseur du revêtement en ligne et les systèmes d'inspection visuelle des défauts comme garanties de contrôle qualité de base.
- Installations environnementales : La capacité du débit d'air de l'unité de traitement des gaz d'échappement doit dépasser le volume total d'échappement du four de polymérisation de 1,2 fois pour assurer la marge opérationnelle
De plus, il est conseillé aux entreprises d'établir une base de données complète sur les processus après la mise en service de la ligne de production, en enregistrant les paramètres des matières premières, les points de consigne du processus et les résultats d'inspection pour chaque lot. L'analyse statistique de ces données permet une optimisation continue des fenêtres de contrôle, favorisant ainsi le passage de la « production qualifiée » à « l'excellence en production ».
Perspectives de l'industrie : évolution future de la technologie des chaînes de production par trempage
Les lignes de production de géogrilles en fibre de verre évoluent vers une automatisation plus poussée, une consommation d'énergie réduite et des capacités numériques plus fortes. Au cours du prochain 3 à 5 ans , les tendances technologiques suivantes méritent attention :
- Technologie de jumeau numérique : En construisant des modèles virtuels de lignes de production, la pré-validation des paramètres de processus et la prédiction des défauts deviennent possibles, réduisant potentiellement le temps de mise en service de plus de 40%
- Systèmes de revêtement à base d'eau/sans solvant : À mesure que les réglementations environnementales se durcissent, les formulations de solutions de trempage à faible teneur en COV deviendront courantes, obligeant les lignes de production à s'adapter à des portefeuilles de solutions plus larges.
- Conception modulaire : Permet l'ajout ou le retrait flexible de réservoirs de trempage ou de sections de durcissement en fonction des besoins en capacité, réduisant ainsi les obstacles à l'investissement initial
- Optimisation des processus basée sur l'IA : L'analyse par apprentissage automatique des données de production historiques recommande automatiquement des combinaisons de paramètres optimales, améliorant continuellement les taux de rendement et l'efficacité énergétique.
En résumé, le ligne de production de trempage de géogrille en fibre de verre n'est pas simplement un équipement de fabrication, mais une plate-forme technique qui détermine le plafond de performance et la fiabilité d'application des produits. Grâce à un contrôle raffiné des processus, des mises à niveau intelligentes et une accumulation soutenue de données d'ingénierie, cette ligne de production peut simultanément préserver la qualité des produits, améliorer considérablement l'efficacité de la fabrication et améliorer l'utilisation des ressources, fournissant ainsi un soutien solide pour la durabilité à long terme de la construction d'infrastructures.
