A granulateur est un équipement clé qui transforme les matières premières en vrac en granulés de forme uniforme grâce à des processus d'extrusion, de découpe et de broyage. Il est largement utilisé dans les industries de l’énergie de la biomasse, de la transformation chimique, de la production alimentaire, des produits pharmaceutiques et des aliments pour animaux. Sa fonction principale est d'améliorer la fluidité des matériaux, la densité apparente et la stabilité d'utilisation àut en réduisant la pollution par la poussière et les pertes de transport. Un granulateur correctement configuré peut améliorer l'utilisation des matières premières en 15% à 30% et maintenir les taux de formation de granulés au-dessus 95% , ce qui en fait la pierre angulaire technique des lignes modernes de production de pellets.
Principe de fonctionnement de base : un processus en quatre étapes, de la matière première aux granulés finis
Le fonctionnement du granulateur peut être décomposé en quatre étapes continues : préparation de l'alimentation, formage par extrusion, découpe à longueur et broyage/dimensionnement. Les paramètres du processus à chaque étape déterminent directement les propriétés physiques et la qualité de l'apparence des pellets finaux.
Étape de préparation de l'alimentation
Les matières premières sont d'abord introduites uniformément dans la machine via des alimentateurs vibrants. Pour les matériaux ayant une teneur en humidité plus élevée, un traitement de pré-séchage est requis avant d'entrer dans l'unité principale, contrôlant l'humidité à l'intérieur. 8% à 15% pour empêcher l'adhérence aux parois ou la formation de granulés lâches pendant l'extrusion. La stabilité de la vitesse d'alimentation affecte directement les fluctuations de sortie, nécessitant généralement un écart d'alimentation contrôlé dans ±5% de la valeur réglée.
Étape de formage par extrusion
Le matériau est forcé à travers les trous de la matrice sous une puissante compression exercée par des rouleaux ou des vis rotatifs jumeaux, formant des bandes continues. Les principaux paramètres de contrôle comprennent :
- Écart entre les rouleaux : 0,5 mm à 2,0 mm ; trop petit accélère l'usure, trop grand entraîne une densité insuffisante des granulés
- Température d'extrusion : 60°C à 120°C , ajusté dynamiquement en fonction des caractéristiques de fusion du matériau
- Rapport longueur/diamètre du trou de matrice : 3:1 à 8:1 ; des ratios plus élevés améliorent la compacité des pellets mais augmentent proportionnellement la consommation d'énergie
- Puissance du moteur principal : les configurations courantes vont de 55 kW à 90 kW , correspondant aux plages de capacité de 200 kg/h à 800 kg/h
Coupe à longueur et meulage/dimensionnement
Le matériau en bande est coupé à des longueurs définies par des lames de coupe en alliage, puis entre dans la zone de meulage pour la finition de surface. La vitesse de la lame est généralement réglée entre 800 et 1500 tr/min , et avec contrôle de vitesse à fréquence variable, contrôle précis de la longueur des granulés dans 2 mm à 30 mm peut être atteint. Les granulés broyés doivent passer à travers un tamis vibrant pour le classement, l'ouverture du tamis étant généralement réglée à 1,2 fois la taille des particules cible comme limite supérieure pour garantir la concentration granulométrique des granulés finis.
Configuration typique de l'équipement et comparaison des paramètres de performance

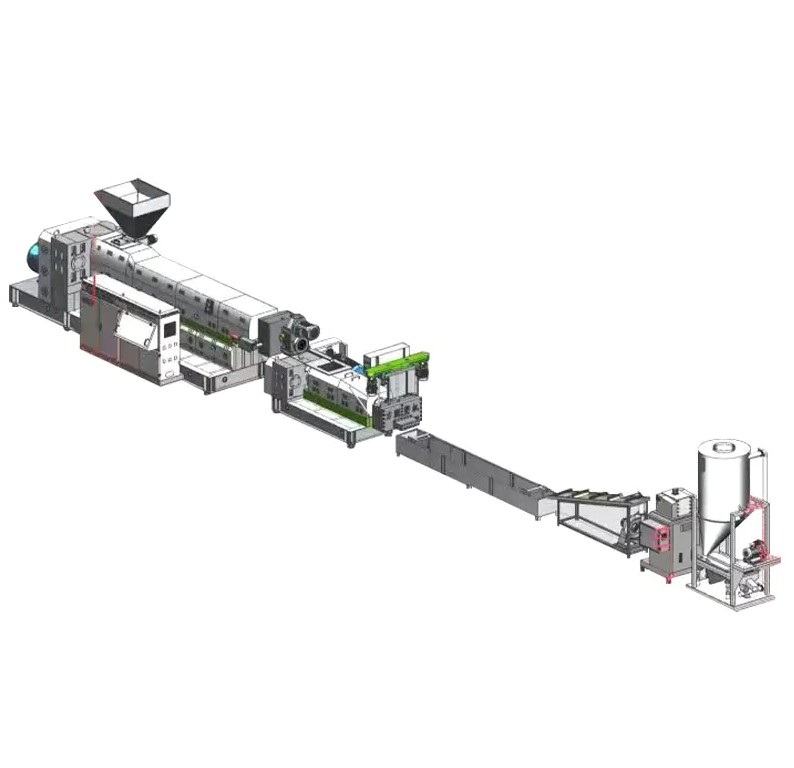

Une ligne complète de production de pellets se compose d’une machine principale, d’un équipement auxiliaire et de systèmes de support. La sélection de chaque unité doit correspondre aux caractéristiques des matières premières, aux objectifs de capacité et aux spécifications du produit fini. Le tableau suivant compare les paramètres de performances des schémas de configuration courants.
| Unité d'équipement | Spécifications clés | Indicateurs de performance | Description de la fonction |
|---|---|---|---|
| Extrudeuse principale | Diamètre de vis 175 mm, rapport de réduction 1:20 | Moteur 90 kW , capacité 500kg/h | Unité de formage par extrusion de noyau |
| Bac d'alimentation à compactage | Volume 720 L, contrôle de fréquence variable | Moteur 55 kW , uniformité alimentaire ±3% | Prétraitement et alimentation stable |
| Alimentateur à bande transporteuse | Longueur 5 m, largeur de bande 600 mm | Vitesse de transport 0,5 à 2,0 m/s | Transport continu de film ou de matériau en vrac |
| Extrudeuse auxiliaire | Vis diamètre 175 mm, tête filière simple tamis | Moteur 30 kW , plastification auxiliaire | Extrusion secondaire pour améliorer la compacité |
| Réservoir d'eau de refroidissement | Acier inoxydable, longueur 4 m | Contrôle de la température de l'eau 15°C à 25°C | Mise en forme rapide pour éviter l'adhérence |
| Support de séchage par soufflage | Ventilateur haute pression, structure inox 2,5 m | Pression atmosphérique ≥3000 Pa | Élimine l'humidité résiduelle de la surface |
| Pelletiseur à portique | Lames de table de cuisson en alliage, contrôle de vitesse à fréquence variable | Vitesse 800 à 1500 tr/min | Coupe précise à longueur |
| Bac de rangement en acier inoxydable | Transport par ventilateur haute pression, volume 1 m³ | Capacité de sàckage 500 kg | Tamponnage et homogénéisation du produit fini |
Comme indiqué dans le tableau, le rapport de puissance entre l'extrudeuse principale et le bac d'alimentation de compactage est d'environ 1,6:1 , un rapport validé par la pratique de l'ingénierie pour maintenir une pression d'extrusion stable àut en assurant le rendement. L'adaptation de la longueur du réservoir de refroidissement à la vitesse de la ligne est tout aussi critique : à une vitesse de ligne de 5 m/min , un réservoir de 4 m fournit environ 48 secondes du temps de séjour au refroidissement, suffisant pour réduire la température de surface du matériau en dessous 40°C , répondant aux exigences de mise en forme pour les opérations de découpe ultérieures.
Cinq domaines d'application clés : valeur technique réelle de la technologie de pelletisation
La valeur technique de granulateurs est démontrée par leur adaptabilité intersectorielle. Les cinq domaines suivants illustrent les gains d’efficacité spécifiques apportés par les procédés de pelletisation :
Secteur de l’énergie biomasse
La compression des déchets agricoles et forestiers en combustible de biomasse en granulés donne un pouvoir calorifique de 4000 à 4800 kcal/kg , approchant les niveaux de charbon bitumineux de qualité moyenne. L'efficacité de la combustion du combustible à pellets est 20% à 30% plus élevé que la combustion directe de matériaux en vrac, avec des émissions de poussières réduites de plus de 60% . Une ligne de production avec un rendement horaire de 1 tonne peut traiter 3000 tonnes de paille ou de copeaux de bois par an, ce qui équivaut à remplacer environ 1500 tonnes de charbon standard.
Secteur du recyclage des produits chimiques et du plastique
Après lavage et déchiquetage, les déchets de films plastiques entrent dans le granulateur pour être recyclés. L'indice de fusion des pellets recyclés peut récupérer jusqu'à 85% à 95% de matière vierge. En prenant comme exemple le recyclage du film PP, la densité apparente après granulation augmente de 0,15 g/cm³ pour les matériaux en vrac 0,55 g/cm³ , réduisant ainsi les coûts de transport d'environ 70% et l'occupation de l'espace d'entrepôt par 65% .
Secteur de l'industrie alimentaire
Dans le traitement en profondeur des grains, les granulateurs sont utilisés pour produire des granulés extrudés ou du riz restructuré. La pelletisation réduit le temps de réhydratation de 40% et améliore considérablement l'uniformité du goût. Par exemple, après granulation par extrusion, la solubilité dans l'eau froide de l'amidon de maïs augmente de 8% to 35% , élargissant considérablement les scénarios d'application.
Secteur de la formulation pharmaceutique
Après granulation humide ou sèche, les pastilles de poudre médicamenteuse présentent une fluidité améliorée : l'angle de repos s'améliore de 45° à 55° pour poudre libre 25° à 35° , doublant plus que la fluidité. Cela permet aux opérations ultérieures de compression des comprimés de réduire la variation du poids des comprimés de ±7% to ±3% , garantissant efficacement l'exactitude du dosage des préparations solides orales.
Secteur des aliments pour animaux
Après la granulation des aliments, la consommation alimentaire du bétail augmente de 10% à 15% , et le taux de conversion alimentaire s'améliore de 8% à 12% . Pendant ce temps, le taux de dépoussiérage des granulés pendant le transport reste inférieur 3% , par rapport aux taux de perte d'aliments en vrac généralement aussi élevés que 15% à 20% . Pour une entreprise d'aliments pour animaux avec une production annuelle de 100 000 tonnes , l'adoption de procédés de granulation peut réduire les déchets de matières premières d'environ 12 000 tonnes par an.
Recommandations de sélection et de configuration : un guide pratique pour faire correspondre les caractéristiques des matières premières avec les objectifs de capacité
Lors de l'achat d'un granulateur, les entreprises doivent évaluer de manière exhaustive quatre dimensions : les propriétés des matières premières, les exigences en matière de capacité, les spécifications du produit fini et les budgets énergétiques. Voici les points de sélection clés :
- Compatibilité des matières premières : Les matériaux à base de fibres devraient donner la priorité aux granulateurs à rouleaux, tandis que les matériaux thermoplastiques sont mieux adaptés aux types d'extrusion à vis ; matériaux dont la teneur en humidité dépasse 20% doit être équipé de systèmes de pré-séchage
- Mise à l'échelle de la capacité : Sélection à l'échelle du laboratoire 10 à 50kg/h équipement, sélection des lignes pilotes 100 à 300kg/h , et les lignes de production industrielles de masse sélectionnent les configurations ci-dessus 500kg/h
- Sélection du trou de matrice : Les granulés de biomasse sont couramment utilisés 6 mm à 8 mm ouvertures, les granulés alimentaires utilisent principalement 3 mm à 5 mm , et les granulés de plastique recyclé sont sélectionnés en fonction des spécifications des vis de machine de moulage par injection en aval à 2 mm à 4 mm
- Précision du contrôle de la température : Les contrôleurs de température doivent atteindre une précision de ±1°C avec contrôle de température indépendant multizone pour éviter une surchauffe localisée et une dégradation des matériaux
- Matériau de la lame : Lors du traitement de matériaux contenant de la fibre de verre ou des charges de haute dureté, des lames en acier allié ou en carbure doivent être utilisées ; les lames en acier à outils sont suffisantes pour les matériaux conventionnels
De plus, il est recommandé de privilégier les modèles équipés de changeurs à double écran. La conception à double écran permet de changer d'écran sans arrêter la machine, réduisant ainsi les pertes de sortie causées par les changements d'écran de 8% à 12% sur les modèles à écran unique ci-dessous 1% — particulièrement critique pour une production continue.
Éléments essentiels de l'exploitation et de la maintenance : mesures clés pour prolonger la durée de vie de l'équipement et garantir la qualité des granulés
Le fonctionnement stable du granulateur dépend de stratégies de maintenance standardisées. Les cycles de maintenance et les éléments d'inspection suivants sont compilés sur la base des meilleures pratiques de l'industrie :
| Nom du composant | Cycle d'inspection | Contenu de maintenance | Critères d'acceptation |
|---|---|---|---|
| Vis et baril | Chaque 500 heures de fonctionnement | Mesurer le dégagement, nettoyer les dépôts de carbone | Liquidation ≤0,3 mm |
| Filtre à tamis | Chaque shift or when pressure differential exceeds limits | Remplacer ou nettoyer l'écran | Différence de pression ≤5MPa |
| Ensemble de lame de coupe | Chaque 200 heures de fonctionnement | Inspecter l’usure des bords, ajuster le jeu | Arrondi des bords ≤0,1 mm |
| Lubrifiant pour boîte de vitesses | Chaque 6 mois | Test d'échantillon, remplacement de l'huile vieillie | Indice d'acide ≤1,0 mgKOH/g |
| Système de contrôle de la température | Mensuel | Calibrer les thermocouples, inspecter les éléments chauffants | Déviation ±1°C |
Le strict respect du calendrier de maintenance ci-dessus peut prolonger le temps moyen entre pannes (MTBF) d'une moyenne de 800 heures à plus 1500 heures , tout en contrôlant les fluctuations de la qualité des granulés causées par des pannes d'équipement au sein ±2% .
Perspectives de l'industrie : évolution intelligente et verte de la technologie de pelletisation
Granulateur la technologie subit une profonde transformation, passant de la mécanisation à la numérisation, et d’une consommation élevée d’énergie à une économie à faibles émissions de carbone. Dans le prochain 3 à 5 ans , les tendances suivantes vont remodeler le paysage industriel :
- Contrôle adaptatif intelligent : Les systèmes d'autorégulation des paramètres d'extrusion basés sur les caractéristiques des matériaux en temps réel peuvent réduire le temps de débogage au démarrage de 2 à 3 heures sous 20 minutes
- Récupération de chaleur résiduelle et optimisation énergétique : L'utilisation de la chaleur perdue provenant des sections de refroidissement et de durcissement pour le préchauffage des matières premières peut réduire la consommation énergétique globale de 18% à 25%
- Changement rapide modulaire : La conception modulaire des têtes de filière et des ensembles de lames réduit le temps de changement de spécification du produit de 4 heures to 30 minutes , améliorant la rentabilité de la production multi-variétés en petits lots
- Traçabilité complète des données du cycle de vie : Les paramètres de production, les lots de matières premières et les résultats du contrôle qualité de chaque lot de pellets sont entièrement enregistrés sur la blockchain, répondant ainsi aux exigences d'audit de conformité pour les industries alimentaires et pharmaceutiques.
En résumé, en tant qu'équipement de base de la production de granulation, la maturité technique et la rationalité de la configuration d'un granulateur déterminent directement l'efficacité de la conversion des matériaux, la stabilité de la qualité du produit fini et les coûts d'exploitation de la production. En faisant correspondre précisément les caractéristiques des matières premières aux paramètres de l'équipement, en mettant en œuvre des stratégies de maintenance préventive et en suivant les tendances de mise à niveau intelligente, les entreprises peuvent parvenir à une production de granulés efficace, standardisée et durable dans plusieurs domaines, notamment l'énergie de la biomasse, le recyclage chimique, l'alimentation et les produits pharmaceutiques et l'alimentation agricole.
